전기기능사 실기 공개 문제 핀번호 작성을 연습하는데,
1번~18번까지 PDF 파일이 모두 떨어져 있고,
원하는 해당 페이지만 설정해 인쇄하는게 번거롭고 어렵더라구요.
그래서 만들어 봤습니다.
=====================

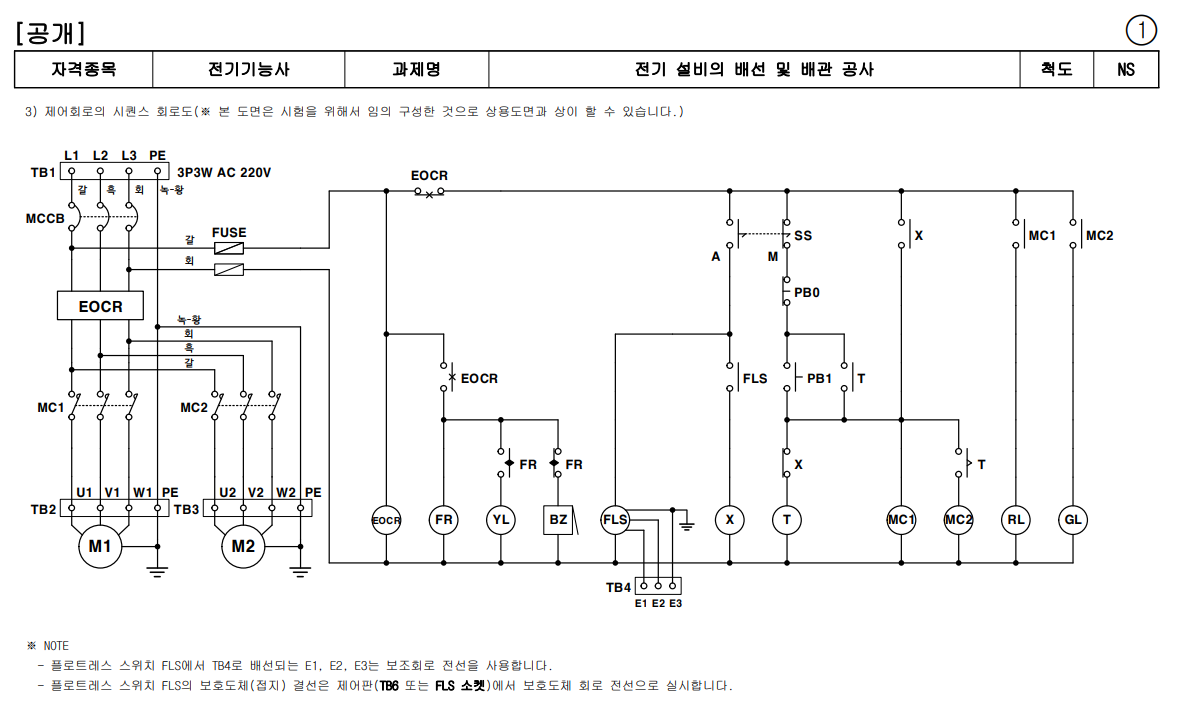

시퀀스 회로 도면 핀번호 작성 전기기능사 실기 1번~18번 한번에 출력
아래 처럼 시퀀스 회로 도면을 1번~18번까지 한번에 인쇄 할 수 있는 파일입니다.
=====================
전기기능사 실기 공개도면 배관 도면 1번~18번 한번에 인쇄
(파일의 마지막 두 페이지에 기구의 내부 결선도 및 구성도 들어 있습니다.
기구 내부 결선도는 1~9번 같고, 10번~18번 같습니다.)
아래 배관 공사 도면 1번~18번 한번에 인쇄 가능한 파일입니다.
=====================
핀번호 연습 후, 채점용 답안지.
(일부 번호 표기는 위로 밀려 올라가 있으니 잘 확인해 주세요~)
핀번호 작성하셨으면 답안지로 잘 기입했는지 채점해 보세요.
저는 초기에 빼먹는 것도 많고, 틀리게 적은 적도 많았습니다.
=====================

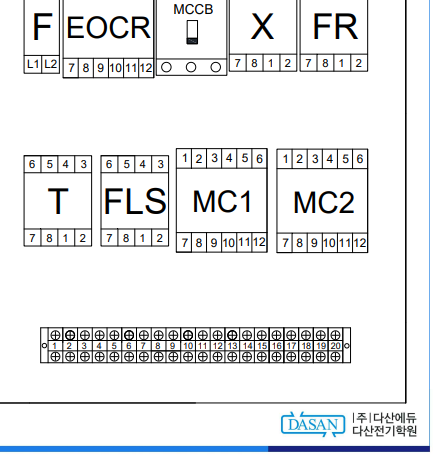

핀번호를 작성했으면 제어반 연습!
경제적으로 여유가 있는 분들은 나무판 및 기구 세트, 전선을 인터넷으로 구입해서 연습하셔도 되지만,
저는 학원에서 수강한 다음 시험일까지 기간이 좀 길어 종이에 연습했습니다.
다산에듀 카페 가서 회원 가입하시면,
https://cafe.naver.com/dasanpass/11111
전기자격증 공부를 시작함에 앞서...
안녕하세요..다산에듀 최종인 원장입니다. 전기 자격증 공부를 시작함에 있어 많은 분들의 공부 경험을 바탕으로 글을 써 봅니다. 제가 생각하는 전기 자격증 공부에서 가장 중...
cafe.naver.com
기능사 실기 > 자료실 > 제어반 연습지. 자재와 공구 없이 연습하기! 에서 파일을 받아 인쇄하여,
시퀀스 핀번호 작성한 것을 보며 연필로 배선 하듯 그리면 좋은 연습이 됩니다.
==================================================================================
핀번호 적는데 원리를 잘 모르시는 분들은 유튜브 강좌 많이 보시고,

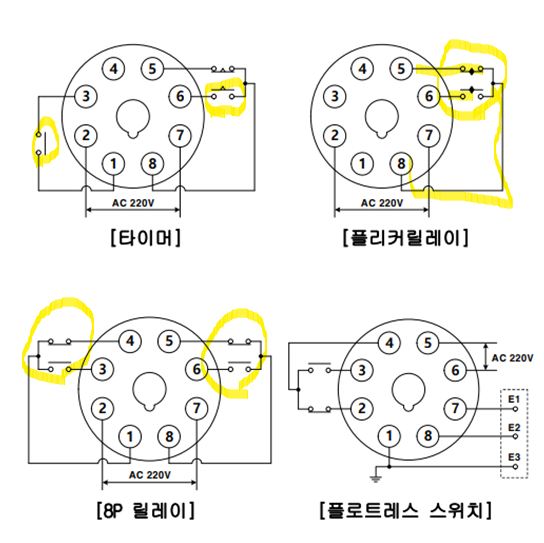

항상 내부 결선도 및 구성도에서 a접점 인지 b접점인지 그리고
접점에 어떤 표시 인지 확인 꼼꼼히 하시고
에를 들어 타이머의 1-3 인지 8-6 확인하고 적어 주시면 됩니다.
그리고 핀번호 작성 후,
다시 한 번 꼼꼼히 재검토 하는 것이 중요합니다.
핀번호 작성 잘 못하면 4시간 동안 고생해 만들어도 탈락~!
도움 되셨으면 댓글과 하트 꾹 부탁드려요~
도전하시는 분들 합격을 기원드립니다~!
